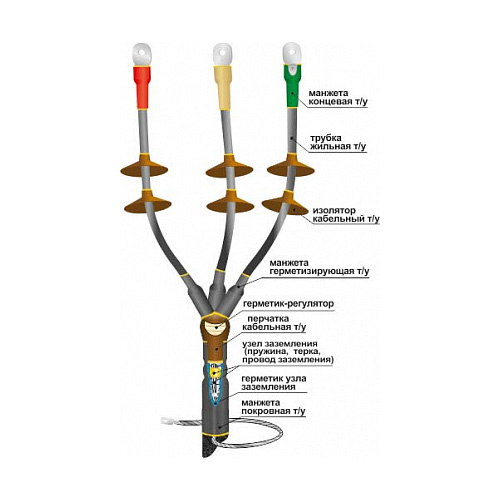

Муфты концевые на напряжение 10, 20, 35 кВ для кабеля с изоляцией из сшитого полиэтилена 10-ПКнТпб (70-120, 150-240), 20-ПКнТпб (70-120, 150-240):
Назначение
Для оконцевания 1-но и 3-х жильных силовых кабелей с изоляцией из сшитого полиэтилена, с экраном из медных проволок или ленточным экраном, с броней или без брони, на напряжение до 10 кВ включительно.
Эксплуатация
Устанавливается на открытом воздухе. Эксплуатируется при температуре окружающей среды от -50°С до +50°С и относительной влажности воздуха до 98%.
Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность. Устойчива к ультрафиолетовому излучению и воздействию атмосферных осадков.
Cпособ и особенности монтажа
Монтируется на разделке кабеля методом термоусаживания основных деталей из модифицированного полимера с помощью горелки или высокотемпературного фена.
Оснащена жильными антитрегинговыми изоляторами, создающими на поверхности сухие зоны и увеличивающими длину путей токов утечки.
Обеспечивает равномерное распределение напряженности электрического поля за счет применения специальных трубок-регуляторов.
Предусматривает формирование заземляющего провода непосредственно из медного проволочного экрана кабеля. Для кабелей с ленточным экраном используется специальный комплект заземления.
Имеет наружные толстостенные трекингостойкие термоусаживаемые трубки с нанесенным на них клеевым слоем, обеспечивающие полноценную защиту и герметичность кабельной муфты.
