Муфты соединительные на напряжение 10, 20, 35 кВ для кабеля с изоляцией из сшитого полиэтилена

Муфты соединительные на напряжение 10, 20, 35 кВ для кабеля с изоляцией из сшитого полиэтилена 10-ПСТпб (70-120, 150-240),   20-ПСТпб (70-120, 150-240):

Назначение

Для соединения 1-но и 3-х жильных силовых кабелей с изоляцией из сшитого полиэтилена, с экраном из медных проволок или ленточным экраном, с броней или без брони, на напряжение до 10 кВ включительно.

Эксплуатация

Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах и других кабельных сооружениях без ограничения по уровню прокладки.

Эксплуатируется при температуре окружающей среды от -50°С до +50°С и относительной влажности воздуха до 98%.

Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность.

Способ и особенности монтажа

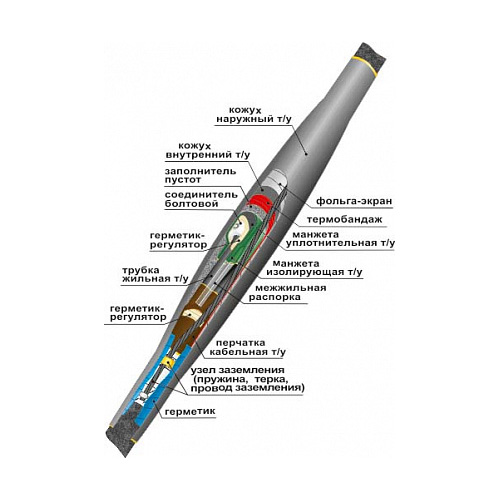

Монтируется на двух концах соединяемых кабелей методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.

Обеспечивает равномерное распределение напряженности электрического поля за счет применения специальных герметиков, пластин-регуляторов и трубок-регуляторов.

Предусматривает формирование заземляющего провода непосредственно из медного проволочного экрана кабеля. Для кабелей с ленточным экраном дополнительно используется специальный комплект заземления. Крепление провода-перемычки к бронелентам кабелей осуществляется с помощью пружин постоянного давления и терок.

Имеет толстостенный наружный термоусаживаемый кожух с нанесенным на него клеевым слоем, обеспечивающий полноценную защиту и герметичность кабельной муфты.
