Муфты соединительные на напряжение до 10 кВ для кабеля с БПИ

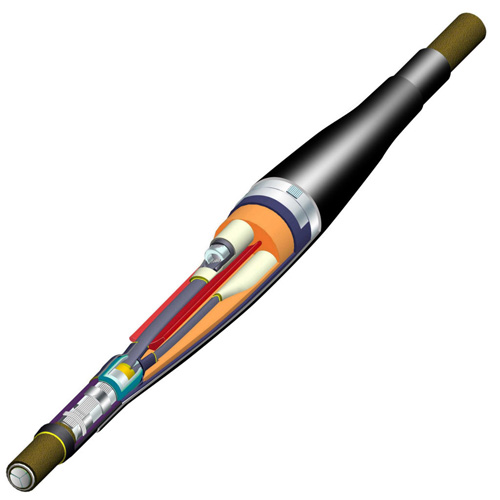

Муфты соединительные на напряжение до 10 кВ для кабеля с БПИ: 10-СТпб (70-120, 150-240)

Назначение

Для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией, с броней, на напряжение до 10 кВ включительно.

Эксплуатация

Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах и других кабельных сооружениях без ограничения по уровню прокладки.

Эксплуатируется при температуре окружающей среды от -50°С до +50°С и относительной влажности воздуха до 98%.

Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность.

Cпособ и особенности монтажа

Монтируется на двух концах соединяемых кабелей методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.

Имеет наружный и внутренний толстостенные термоусаживаемые кожуха с нанесенным на них клеевым слоем, обеспечивающие полноценную защиту кабельной муфты. Межжильная распорка и межфазный заполнитель пустот дополнительно армируют и герметизируют конструкцию.

Предусматривает крепление провода заземления к металлическим оболочкам соединяемых кабелей с помощью пружин постоянного давления и терок, что позволяет исключить возможность повреждения бумажной изоляции в случае применения припоя “А”, а к бронелентам методом пайки.

Муфты кабельные концевые:

Муфта концевая наружной установки используется при оконцевании одножильных или многожильных силовых кабелей, с различным типом изоляции, пластмассовой или БПИ, в электросетях напряжением до 10 кВ.

Предназначение муфт – установка на открытых площадках, в числе которых могут быть и мачтовый способ.

Муфта концевая термоусаживаемая наружной установки изготавливается с использованием специальной технологии и термоусаживаемого материала – термопласта. Термопласт подвергается радиационной обработке, благодаря чему обладает новыми технологическими и эксплуатационными параметрами. Главное свойство термопласта – способность к уменьшению объема при нагреве, при том, что его изначальная форма сохраняется.

Муфта концевая наружной установки термоусаживаемого типа способна обеспечить свойство полной герметизации и наличие высоких изоляционных характеристик. Отметим также высокую механическую прочность, стойкость к химическим воздействиям и негативным влияниям внешней среды.
