Муфты соединительные на напряжение до 1 кВ 4СТп (16-25, 35-50, 70-120, 150-240), 4СТпб (16-25, 35-50, 70-120, 150-240), 5СТПп (16-25, 35-50, 70-120, 150-240), 5СТпб (16-25, 35-50, 70-120, 150-240):
Назначение
Для соединения 4-х и 5-ти жильных силовых кабелей с изоляцией из СПЭ или с пластмассовой изоляцией, с броней или без брони, на напряжение до 1 кВ включительно. Универсальна в применении.
Эксплуатация
Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах и других кабельных сооружениях без ограничения по уровню прокладки.
Эксплуатируется при температуре окружающей среды от -50°С до +50°С и относительной влажности воздуха до 98%.
Способ и особенности монтажа

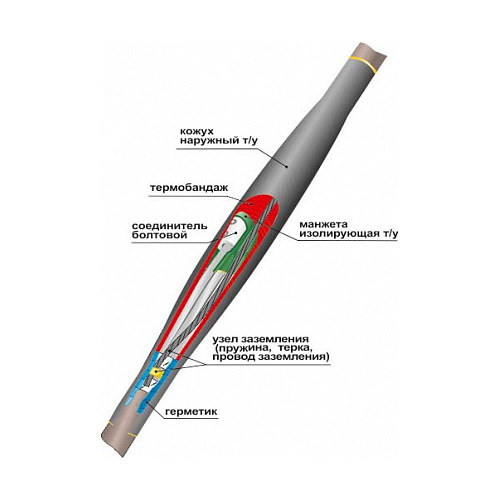

Монтируется на двух концах соединяемых кабелей методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.
Имеет толстостенный наружный термоусаживаемый кожух с нанесенным на него клеевым слоем, обеспечивающий полноценную защиту и герметичность кабельной муфты.
Предусматривает крепление провода заземления к металлическим оболочкам соединяемых кабелей, имеющих бумажную изоляцию, с помощью пружин постоянного давления и терок, а к бронелентам методом пайки.
